復合鋼格板結構板厚及安裝技術要求

復合鋼格板是由一定橫跨承載能力的鋼格板及密封表面的花紋板構成的一種產品、我們知道ISO工業平臺標準中明確規定：除特殊場合下，工業平臺不得積存液體。但在一些特殊場合（例如過街天橋），一些平臺恰恰不允許存在空洞。為此，我們專門開發設計了復合鋼格板以滿足這樣的要求。

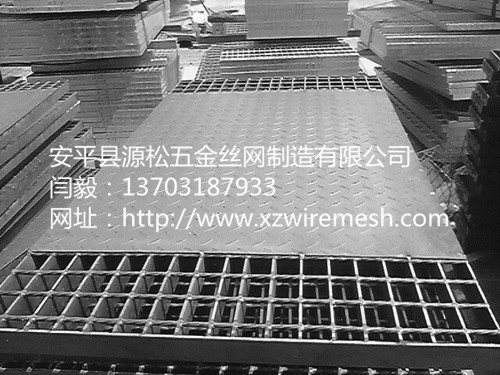

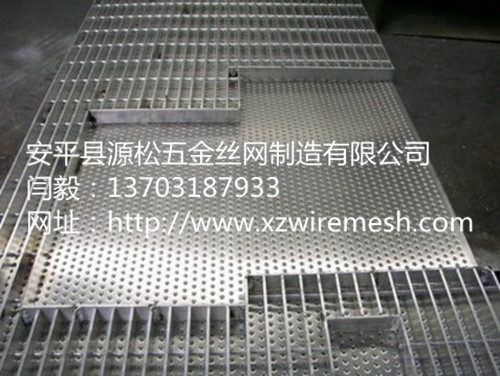

復合鋼格板的結構是用鋼格板做龍骨、花紋鋼板（常用3mm厚板，也可采用4mm,5mm或6mm的板）為表面，焊接成整體。這樣既利用了花紋鋼板防滑和無空洞的特性，又充分利用了鋼格板較好的承載能力，較單純使用花紋鋼板與型鋼作支撐，大幅度降低了材料的使用、節約了成本。

安裝注意事項
1. 直接將鋼格板或踏步板焊接在支撐鋼結構上，焊接處刷兩遍富鋅粉漆。
2. 采用鋼格板專用安裝夾安裝，不破壞鍍鋅層，拆裝方便。每套安裝夾包括上夾、下夾、M8圓頭螺栓和螺母各一個。
3. 可根據需要，提供不銹鋼安裝夾或螺栓連接等緊固方法。
4. 鋼格板安裝問隙一般為100mm。
5. 安裝時務必注意安裝牢固可靠，應經常檢查，防止安裝夾松動脫落，靠近振動的鋼格板最好焊接或加橡膠墊。

下面是一些復合鋼格板在使用和生產中會遇到的術語：
板長：復合鋼格板的板長是與鋼格柵板的受荷扁鋼平行的方向上量得的總尺寸，即使在比寬度短的情況下，也總稱之為長度，設計或寫訂單時在該尺寸后用這母lb(LOADBAR)標注。
板寬：復合鋼格板的板度與橫桿平行的方向所量得的鋼格板尺寸，即使在比“長度”長的情況下,也總稱為寬度。
包邊板：與受荷扁鋼有相同截面的扁鋼，與受荷扁鋼的端頭焊接，在包邊或開缺口時要用這種包邊板封邊。
前護板：焊接在踏步板或樓梯口前緣，以增強防滑能力。
鋼格板的毛面積:我們計算關于鋼格板的毛面積，以鋼格板最大外圍尺寸計算的面積(w X l ),包括開孔和缺口部分，合同面積按毛面積計算。
開孔或缺口：從鋼格板上切云部分，讓管道、設備、立柱或欄桿通過，或避開障礙。
凈面積：除去開孔和缺口部分的面積。
沖齒：在扁鋼上沿沖制的半圓小缺口，以進一步增強防滑能力。
橫桿：方形截面的經過扭絞的鋼棒，以正交方向焊到受荷扁鋼之上，用于固定扁鋼。
檔邊板：比包邊板高出100MM，焊在鋼格板需要的邊上或開口部位以防止人或物件跌落，檔邊板的高度可由用戶指定。
受荷扁鋼：受荷扁鋼是鋼格板的主要材料，用于承受載荷的均勻的軋制扁鋼，其兩端承在鋼梁上。
